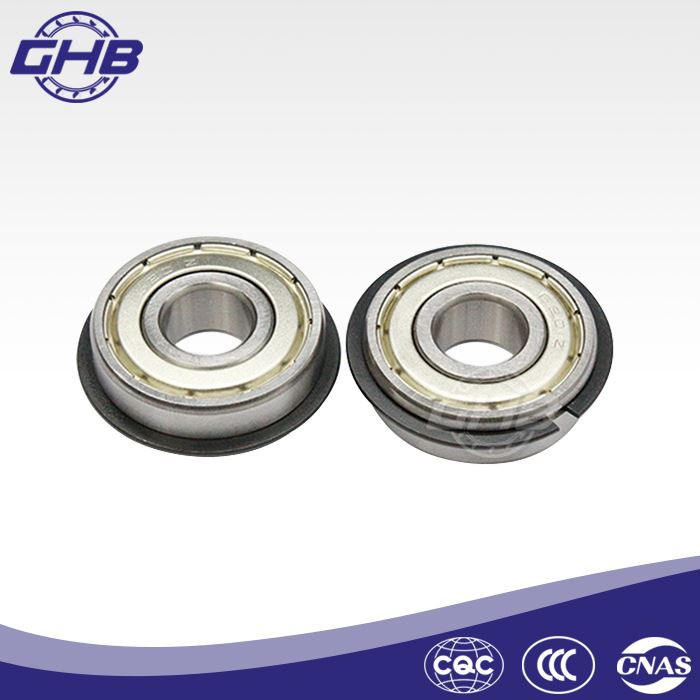

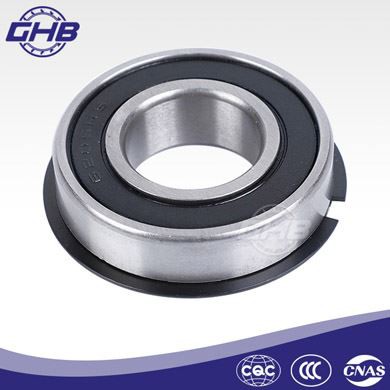

Rodamientos rígidos de bolas de una hilera con anillo elástico

Material: acero cromado, acero al carbono
Precisión: ABEC1(P0), ABEC3(P6), ABEC5(P5), ABEC7(P4)
Nivel de ruido: Z, Z1, Z2, Z3, Z4
Vibración: V, V1, V2, V3, V4
Juego radial: C0, C3, C2, C4
Muestras gratuitas y dibujo técnico: Disponible
Material de la jaula: Acero, PA66
Paquete: paquete de tubo, caja individual
Certificado: ISO9001:2015

Envíeconsulta Chatee ahora

Descargar

Descripción

● Introduction

Rodamientos rígidos de bolas de una hilera con anillo elásticoconsta de un anillo interior, un anillo exterior, una bola de acero, una jaula y un anillo de sellado. La pared exterior del anillo exterior está rebajada hacia adentro para formar una ranura de tope y un anillo móvil de tope elástico abierto. La relación entre la profundidad de la ranura de retención y el grosor del anillo exterior es {{0}},2 a 0,3. El código estándar para rodamientos rígidos de bolas con ranuras elásticas es N, y el código para rodamientos rígidos con ranuras elásticas y anillos elásticos es NR. Además, hay ZN, ZNR y otras estructuras. El anillo elástico del rodamiento puede evitar el movimiento axial del rodamiento, simplificar la estructura del asiento del rodamiento y reducir el tamaño del rodamiento, por lo que elRodamientos rígidos de bolas de una hilera con anillo elásticoes más económico, más conveniente y ampliamente utilizado.

Los cojinetes de anillos elásticos soportan principalmente cargas radiales y generalmente se utilizan en piezas con cargas axiales pequeñas, como automóviles y tractores.

● Bearing Series

Los tipos de rodamientos incluyen la serie 6000NR, la serie 6200NR, la serie 6300NR, la serie 6400NR, la serie 61800NR, la serie 61900NR y la serie 16000NR.

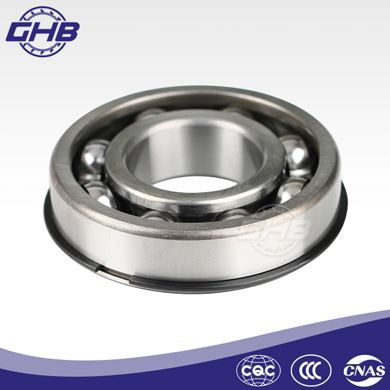

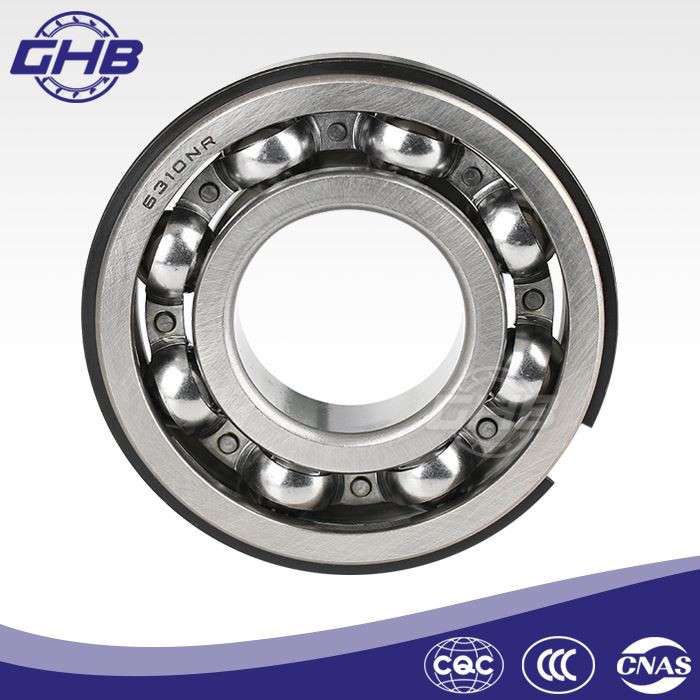

De tipo abierto

Tipo sellado (2RS)

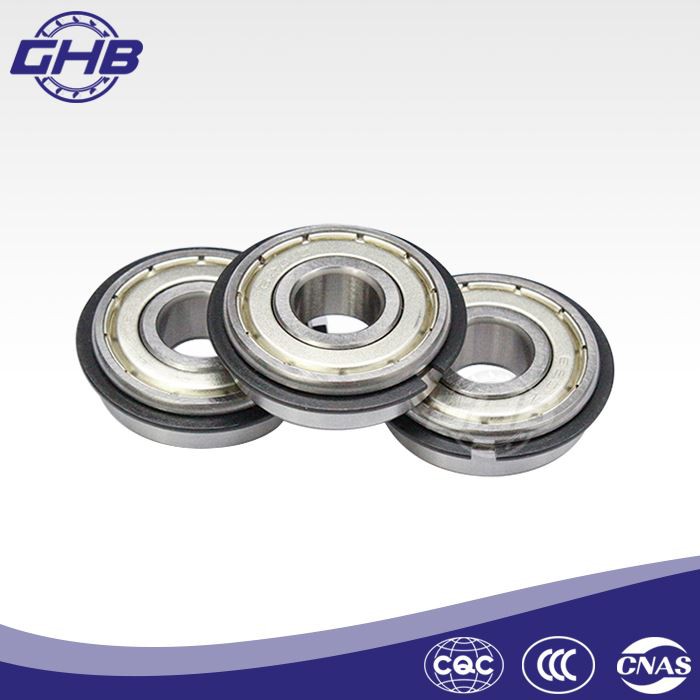

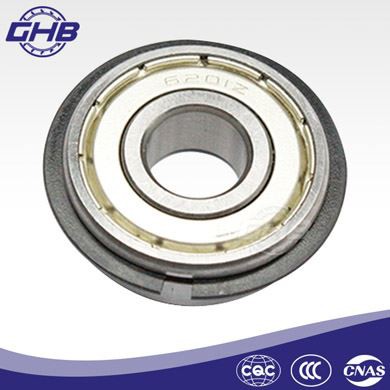

Tipo blindado (2Z)

● Detalles de producción

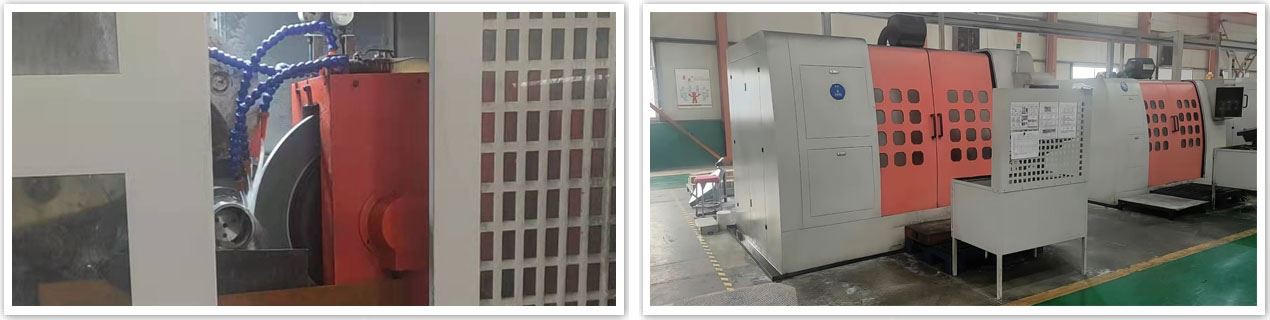

◆ Turning of deep groove ball bearing combined cage

The cage is composed of two halves and connected by rivets. There are two structures, with and without a stop. The processing process is: rough turning forming (inner diameter, outer diameter, end face, cutting) → flat end face, boring → turning stop (matching) → drilling rivet hole (matching pin drawing matching line) → drilling (expanding) pocket → finish turning the inner diameter, outer diameter, end face → remove the thorn → draw the matching line, remove the pin, clean → clean, oil, and package.

Al taladrar orificios para remaches, use un calibrador de tapones para medir el diámetro del orificio para remache, use un calibrador para medir (o mida visualmente) el diámetro central y la asimetría del orificio para remache, y use una placa de muestra para medir el diámetro y la profundidad del orificio para remache. el agujero avellanado. Al perforar el bolsillo de la bola, si el pasador correspondiente está demasiado flojo, es fácil que las dos medias jaulas se disloquen.

6204NR

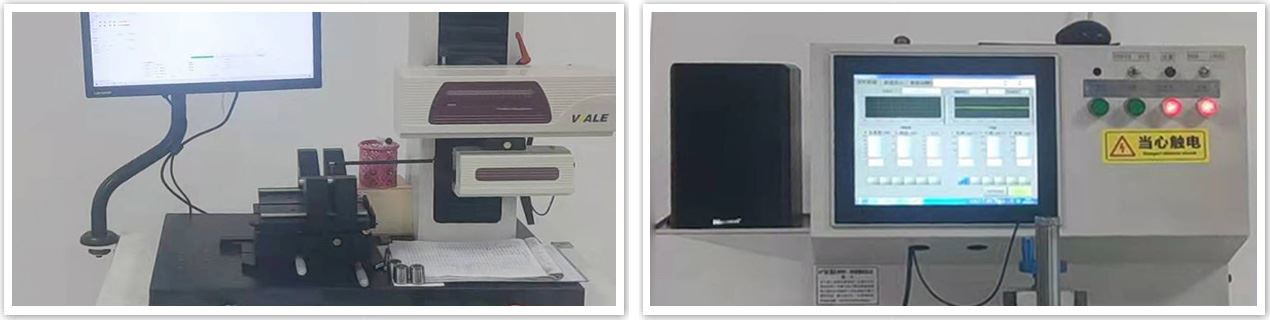

◆ Vickers hardness (HV) testing

De acuerdo con el estándar del método de prueba de dureza de rodamientos, la dureza de templado y revenido de anillos con un ancho de cara final de menos de 2 mm, bolas de acero con un diámetro de 1,64,76 mm y rodillos y agujas con un diámetro de 15 mm se probará con un probador de dureza Vickers.

El método de prueba de dureza Vickers es presionar un indentador de diamante de pirámide cuadrangular regular con un ángulo relativo de 136 en la superficie de la muestra con una fuerza de prueba seleccionada (P). Después del tiempo especificado, retire la fuerza de prueba, mida las dos longitudes diagonales (dd) de la muesca con un microscopio de lectura (instalado en el instrumento) y calcule el valor promedio d (mm). En base a esto, se calcula el área superficial de indentación F y se obtiene el valor de la presión promedio P/F, este es el valor de dureza Vickers (HV), la unidad es N/mm.

bearing for sale

● Fallos comunes y causas de los rodamientos

Las formas de falla de los rodamientos incluyen dificultad en la rotación del rodamiento y calor. Ruido anormal en el funcionamiento de los rodamientos. vibración de los rodamientos. descamación y agrietamiento de las bobinas internas del asiento. descamación y agrietamiento de las pistas exteriores. indentación de los caminos de rodadura de los rodamientos y los elementos rodantes. Las razones de la falla incluyen una inspección descuidada antes del ensamblaje, un ensamblaje incorrecto, como una coordinación incorrecta, un método de ensamblaje incorrecto, un control de temperatura incorrecto durante el ensamblaje, una alineación incorrecta del acoplamiento y una lubricación deficiente, rotor desequilibrado, inspección y reemplazo inoportunos.

● Advantages

Nuestra empresa tiene una estructura de talento razonable, con más de 110 empleados, incluidos 19 desarrolladores técnicos con una licenciatura o superior. Durante la gestión de recursos humanos, movilizamos el entusiasmo de los empleados por completo, aumentamos su sentido de logro y honor, brindamos a los clientes servicios profesionales y eficientes con capacidad profesional y entusiasmo positivo. Por lo tanto, siempre podemos seguir siendo competitivos en la feroz competencia del mercado y lograr un desarrollo rápido y estable.

● Sobre nosotros

Shaanxi Gainhui Heavy Industries Co., Ltd. es un fabricante y distribuidor profesional de rodamientos en China. Equipados con una gran fábrica profesional, podemos suministrar productos de rodamientos competitivos y servicio OEM a clientes de todo el mundo. Con alta calidad, precio competitivo y excelente servicio posventa-deRodamientos rígidos de bolas de una hilera con anillo elástico, bienvenido a contactarnos a tiempo.

Porque estamos enfocados, somos profesionales.

● métodos de embalaje

Paquete de tubo

Paquete de caja individual

Paquete de palets

● Métodos de entrega

por expreso

Por mar

Por aire

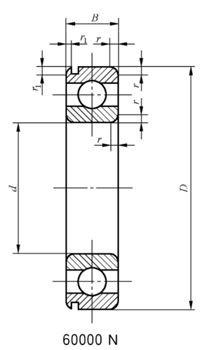

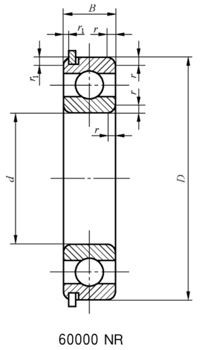

● Technical Parameters

Designación de rodamiento		Dimensiones (mm)					Capacidad de carga dinámica básica	Capacidad de carga estática básica	límite de carga de fatiga	Limitación de velocidad	Velocidad de referencia	Masa
		d	D	B	r	r1	cr	corazón	Canalla	ng	nótese bien	m
					mín.	mín.	N	N	N	min–1	min–1	≈kg
6002N	6002NR	15	32	9	0.3	0.3	5600	2 850	134	30 000	22 000	0.031
6003N	6003NR	17	35	10	0.3	0.3	6 000	3 250	157	28 000	21 000	0.038
6004N	6004NR	20	42	12	0.6	0.5	9 300	5 000	285	20 000	18 900	0.069
6005N	6005NR	25	47	12	0.6	0.5	10 000	5 850	305	36 000	15 800	0.081
6006N	6006NR	30	55	13	1	0.5	12 700	8 000	390	32 000	13 600	0.122
6007N	6007NR	35	62	14	1	0.5	16 000	10 200	550	28 000	12 100	0.157
6008N	6008NR	40	68	15	1	0.5	16 600	11 600	580	26 000	11 100	0.194
6009N	6009NR	45	75	16	1	0.5	20 000	14 300	730	22 000	10 200	0.247
6010N	6010NR	50	80	16	1	0.5	20 800	15 600	770	20 000	9 300	0.272
6011N	6011NR	55	90	18	1.1	0.5	28 500	21 200	1 120	18 000	8 700	0.397
6012N	6012NR	60	95	18	1.1	0.5	29 000	23 200	1 190	17 000	8 000	0.419
6013N	6013NR	65	100	18	1.1	0.5	30 500	25 000	1 270	15 000	7 500	0.448
6014N	6014NR	70	110	20	1.1	0.5	38 000	31 000	1 850	14 000	7 200	0.622
6015N	6015NR	75	115	20	1.1	0.5	39 000	33 500	1 960	13 000	6 700	0.654
6016N	6016NR	80	125	22	1.1	0.5	47 500	40 000	2 340	12 000	6 500	0.845
6017N	6017NR	85	130	22	1.1	0.5	49 000	43 000	2 430	11 000	6 100	0.917
6018N	6018NR	90	140	24	1.5	0.5	58 500	50 000	2 650	11 000	6 000	1.21
6019N	6019NR	95	145	24	1.5	0.5	60 000	54 000	2 800	10 000	5 800	1.27
6020N	6020NR	100	150	24	1.5	0.5	60 000	54 000	2 700	9500	5 400	1.32
6021N	6021NR	105	160	26	2	0.5	71 000	64 000	3 100	9000	5 300	1.67
6022N	6022NR	110	170	28	2	0.5	80 000	71 000	3 450	8500	5 200	2.06
6024N	6024NR	120	180	28	2	0.5	83 000	78 000	3550	8000	4 750	2.18
6026N	6026NR	130	200	33	2	0.5	106 000	100 000	4850	7000	4 650	3.42
6028N	6028NR	140	210	33	2	0.5	108 000	108 000	4950	6700	4 350	3.57
6030N	6030NR	150	225	35	2.1	0.5	122 000	125 000	5400	6300	3 850	4.32
61804N	61804NR	20	32	7	0.3	0.3	3 900	2 320	117	24 000	16 600	0.018
61805N	61805NR	25	37	7	0.3	0.3	4 150	2 600	132	20 000	13 500	0.023
61806N	61806NR	30	42	7	0.3	0.3	4 300	2 900	249	18 000	11 300	0.027
61807N	61807NR	35	47	7	0.3	0.3	4 450	3 200	285	16 000	9600	0.03
61808N	61808NR	40	52	7	0.3	0.3	4 600	3 500	320	14 000	8400	0.032
61809N	61809NR	45	58	7	0.3	0.3	6 400	5 600	285	14 000	9000	0.039
61810N	61810NR	50	65	7	0.3	0.3	6 800	6 300	265	13 000	8 000	0.052
61811N	61811NR	55	72	9	0.3	0.3	9 000	8 500	375	11 000	8 000	0.084
61812N	61812NR	60	78	10	0.3	0.3	11 800	11 000	485	9500	8 000	0.105
61813N	61813NR	65	85	10	0.6	0.5	12 200	12 000	520	9000	7 000	0.13
61814N	61814NR	70	90	10	0.6	0.5	12 500	12 500	540	8500	6 700	0.14
61815N	61815NR	75	95	10	0.6	0.5	12 900	13 400	690	8000	6 000	0.15
61816N	61816NR	80	100	10	0.6	0.5	12 900	13 700	600	7500	5 600	0.155
61817N	61817NR	85	110	13	1	0.5	19 300	20 000	960	6700	6 000	0.27
61818N	61818NR	90	115	13	1	0.5	19 600	20 400	990	6300	5 600	0.28
61819N	61819NR	95	120	13	1	0.5	20 000	21 200	1 100	6300	5 300	0.295
61820N	61820NR	100	125	13	1	0.5	20 000	22 000	1 010	6000	5 000	0.31
61821N	61821NR	105	130	13	1	0.5	20 800	23 600	1 060	5600	4 800	0.33
61822N	61822NR	110	140	16	1	0.5	28 000	30 500	1 320	5000	5 000	0.5
61824N	61824NR	120	150	16	1	0.5	29 000	32 500	1370	4800	4 500	0.55
61826N	61826NR	130	165	18	1.1	0.5	38 000	43 000	1690	8500	4 500	0.803
61828N	61828NR	140	175	18	1.1	0.5	39 000	46 500	1750	4000	4 000	0.86
61830N	61830NR	150	190	20	1.1	0.5	51 000	60 000	2420	7500	4 000	1.16
61832N	61832NR	160	200	20	1.1	0.5	52 000	62 000	2430	7000	3 800	1.26
61900N	61900NR	10	22	6	0.3	0.3	2200	840	42.5	40 000	27 000	0.01

Para obtener más información, haga clic en el botón de descarga en la parte superior de esta página para descargar el catálogo.
