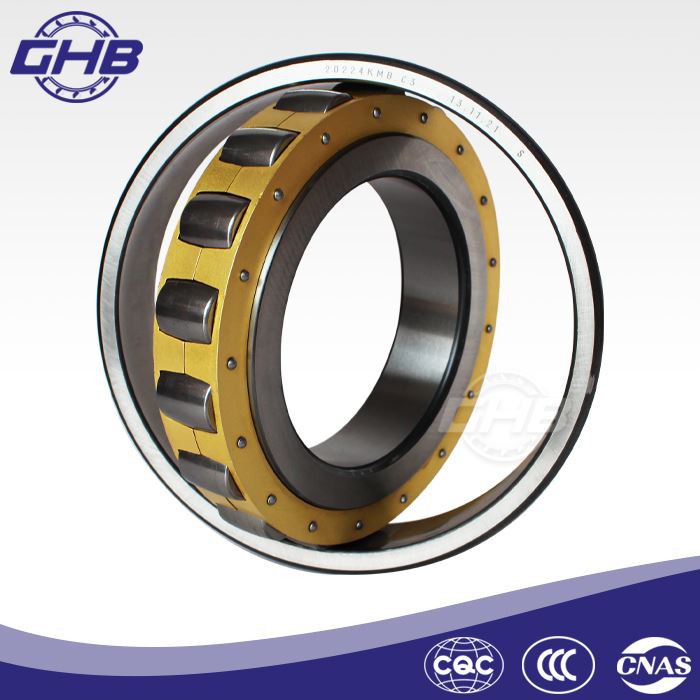

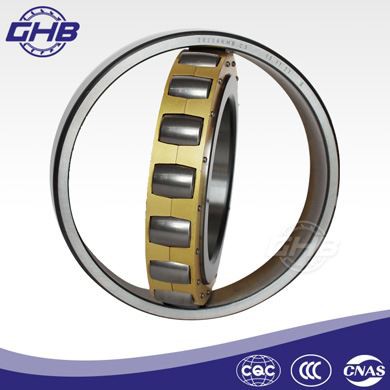

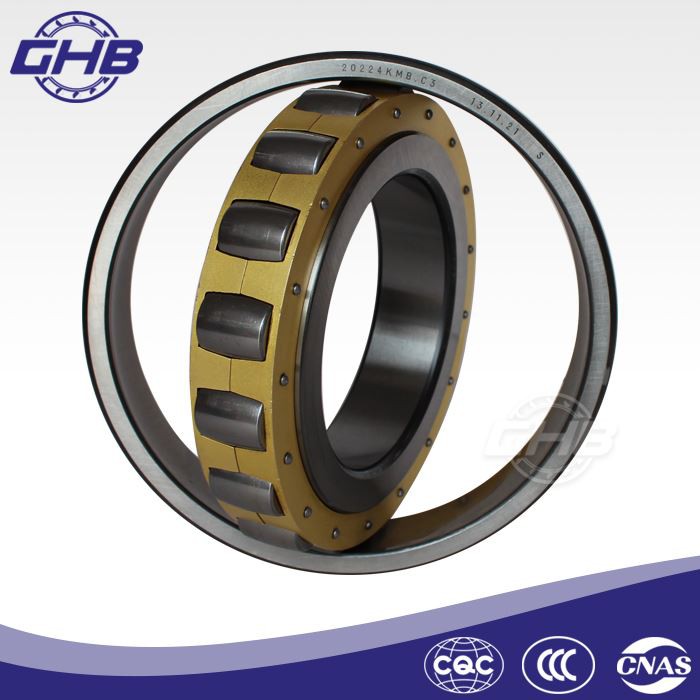

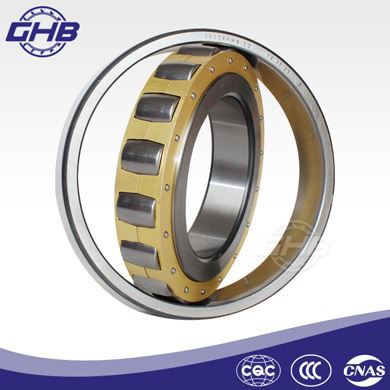

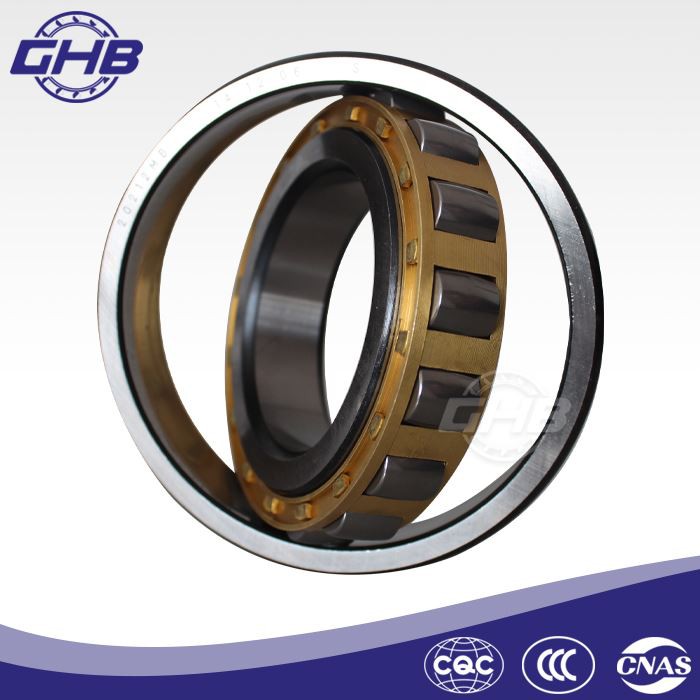

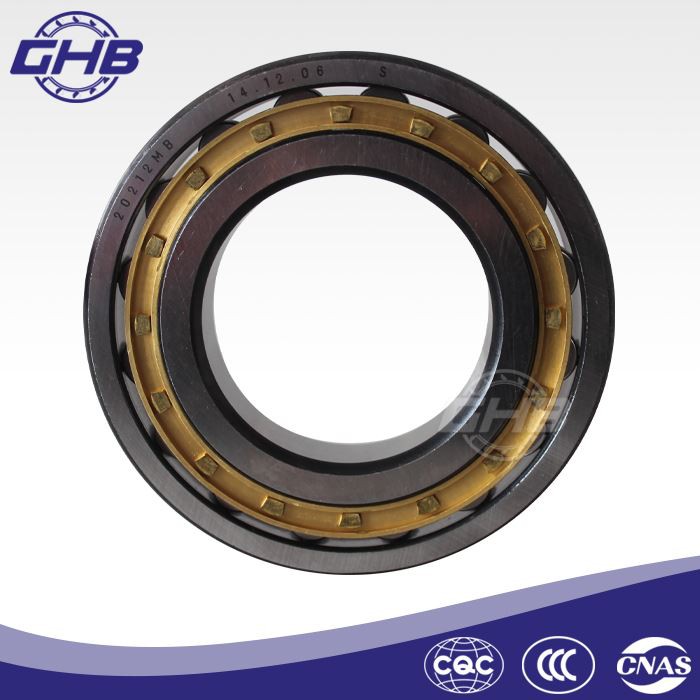

Rolamentos de rolos de barril

Name: Rolamentos de rolos de barril
Brand: Shaanxi Gainhui Heavy Industries Co., Ltd.
SKU: 168879097

Material: GCr15
Precisão: P0, P6, P5
Liberação radial: C0, C3, C2, C4
Temperatura de trabalho: +150°C (gaiola de latão), +120°C (gaiola PA66)
Material da gaiola: Latão, PA66
Padrão de dimensões de limite: DIN 635-1
Amostras gratuitas e desenho técnico: Disponível
Termos de entrega: FOB, CIF, EXW, CFR
Certificado: ISO9001:2015

Enviar inquérito Converse agora

Baixar

Descrição

●Introdução

Rolamentos de rolos de barrilsão rolamentos de rolo esféricos de linha única. A estrutura de rolamento é semelhante aos rolamentos esféricos do rolo, mas tem apenas uma fileira de rolos. O rolamento consiste em um único anel interno de pista, uma fileira de rolos esféricos, uma gaiola e um anel externo esférico. O anel interno é dividido em dois tipos: orifício cilíndrico e orifício cônico. O afunilador do buraco cônico é 1:12. Os rolamentos são usados onde as cargas radiais são grandes e erros de alinhamento precisam ser compensados. Sua superioridade de força estrutural é excelente sob a carga radial de impacto. Os rolamentos dos rolos de tambor não podem transmitir grandes cargas axiais e não podem ser separados. Os rolamentos de rolo esféricos de linha única são geralmente usados para cargas pesadas e requisitos de desempenho auto-alinhados. Eles podem ser usados quando o eixo tem deformação de dobra e cargas pesadas são complexas, os anéis internos e externos do rolamento são obrigados a ter um certo grau de desalinhamento e desalinhamento. Orolamentos de rolo de barrilpode funcionar bem nessas aplicações.

Os rolamentos são amplamente utilizados em máquinas de construção, mineração, metalurgia, petróleo, carvão, químicos, cerâmicas, papel e outras indústrias de máquinas.

●Série de rolamento

Os tipos de rolamentos incluem séries 202, séries 203, séries 202..-K, séries 203..-K, séries 202...-K+H e séries 203...-K+H.

●Detalhes da produção

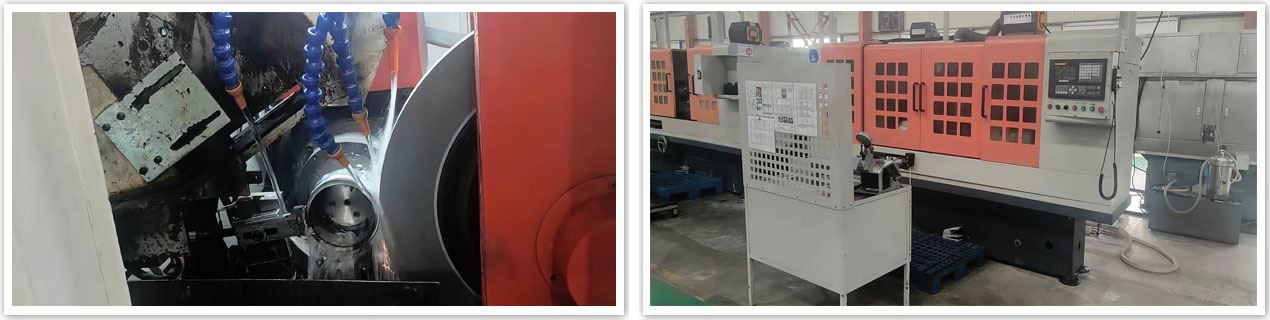

◗ Fabricação de rolos esféricos

A forma do rolo esférico é dividida em forma simétrica e forma assimétrica. É difícil de fabricar, e agora só podemos fabricar 3 e 2 graus de precisão. Seu processo de fabricação está relacionado ao método de formação em branco, forma de face do topo do rolo, processo de moagem e equipamentos. O processo geral de fabricação é o seguinte: formação em branco → cinto de anel canalizado → diâmetro externo de moagem macia → tratamento térmico → canalização da pele de óxido → moagem da face final côncavo → moagem da face final convexa → diâmetro externo de moagem áspera → diâmetro externo de moagem fina → canalização de polimento → inspeção final e triagem → óleo e embalagem.

double row spherical bearing

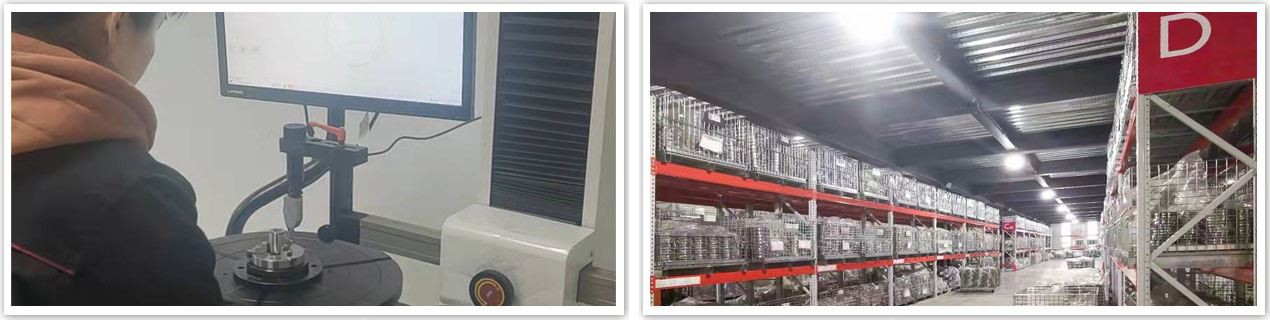

◗ Teste de limpeza de rolamento

A natureza, qualidade e tamanho de partículas de impurezas contidas no rolamento (incluindo impurezas no óleo lubrificante e graxa) afetarão o funcionamento normal e a vida útil do rolamento. Portanto, às vezes é necessário testar a limpeza dos rolamentos acabados, agentes de limpeza utilizados na produção, lubrificar óleo (graxa), e analisar os resultados dos testes, de modo a fornecer referência para a melhoria dos processos produtivos. O método experimental é colocar a amostra no agente de limpeza, remover as impurezas da amostra através da vibração ultrassônica, entrar no agente de limpeza e, em seguida, precipitar as impurezas na membrana do filtro por filtração, e usar o método de pesagem para obter o peso das impurezas. A microscopia óptica pode medir o tamanho das partículas de impureza e inferir a natureza da impureza.

bearing 22222

●Tratamento térmico do material da gaiola

Em relação às gaiolas acabadas, elas devem ser estabilizadas e tratadas à superfície, como carburização, cloração, revestimento de cobre, galvanização, fosfato ou oxidação, ou tratamento térmico carbonitriding. Como a gaiola produzirá um sério endurecimento do trabalho e estresse interno durante o processamento, às vezes é necessário realizar tratamento térmico entre processo para restaurar a plasticidade do material. Tais tratamentos térmicos incluem: gaiola de estampagem fria de aço de folha de carbono de alta qualidade para recriminamento de recriminar (aquecida a cerca de 600 °C, preservação do calor por 2~3h, resfriamento do forno). gaiola de estampagem fria de fita de latão para recriminamento de recriminização (aquecida a 600~ 650°C, preservação do calor para 30min, resfriamento de ar ou resfriamento de água). A tira de aço inoxidável é estampada a frio para o tratamento de amaciamento, etc.

●Certificação

ntn spherical roller bearing

●Quem somos

Shaanxi Gainhui Heavy Industries Co., Ltd. é um fabricante profissional de rolamentos e distribuidor na China. Equipados com uma grande fábrica profissional, podemos fornecer produtos de rolamento competitivos e serviço de OEM para clientes em todo o mundo. Com alta qualidade, preço competitivo e ótimo serviço pós-venda derolamentos de rolo de barril, bem-vindo para entrar em contato conosco a tempo.

Porque estamos focados, somos profissionais.

●Métodos de embalagem

Pacote de tubos

Pacote de caixa única

Pacote de paletes

●Métodos de Entrega

Por Express

Por Mar

Por Ar

●Parâmetros Técnicos

single spherical bearings

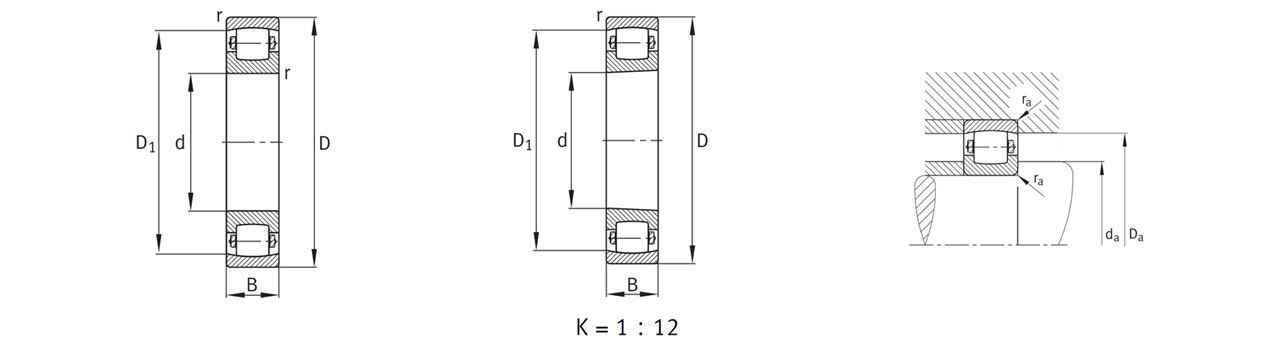

Designação de rolamento	Dimensões (mm)								Classificação de carga dinâmica básica	Classificação básica de carga estática	Limite de carga de fadiga	Velocidade limitante	Missa
	d	D	B	r	D1	da	Da	Ra	Cr	Cor	Cur	Ng	m
				Min.	≈	Min.	Max.	Max.	N	N	N	min-1	≈kg
20204-TVP	20	47	14	1	39	25.6	41.4	1	20 400	19 300	1 700	7 500	0.114
20304-TVP	20	52	15	1.1	43.5	27	45	1	27 000	24 500	2 300	7 000	0.152
20205-K-TVP-C3	25	52	15	1	43.9	30.6	46.4	1	24 000	25 000	2 190	6 700	0.132
20205-TVP	25	52	15	1	43.9	30.6	46.4	1	24 000	25 000	2 190	6 700	0.134
20305-TVP	25	62	17	1.1	51.9	32	55	1	36 000	34 500	3 000	6 000	0.243
20206-K-TVP-C3	30	62	16	1	53	35.6	56.4	1	27 500	28 500	2 850	5 600	0.203
20206-TVP	30	62	16	1	53	35.6	56.4	1	27 500	28 500	2 850	5 600	0.207
20306-TVP	30	72	19	1.1	60.7	37	65	1	49 000	49 000	4 250	5 000	0.37
20207-K-TVP-C3	35	72	17	1.1	62.3	42	65	1	40 500	43 000	4 900	4 800	0.296
20207-TVP	35	72	17	1.1	62.3	42	65	1	40 500	43 000	4 900	4 800	0.301
20307-TVP	35	80	21	2.5	67.4	44	71	1.5	58 500	61 000	5 400	4 500	0.493
20208-K-TVP-C3	40	80	18	1.1	70.1	47	73	1	49 000	53 000	5 400	4 300	0.38
20208-TVP	40	80	18	1.1	70.1	47	73	1	49 000	53 000	5 400	4 300	0.386
20308-TVP	40	90	23	1.5	76.8	49	81	1.5	76 500	81 500	7 200	4 000	0.671
20209-K-TVP-C3	45	85	19	1.1	74.6	52	78	1	52 000	57 000	5 900	4 000	0.433
20209-TVP	45	85	19	1.1	74.6	52	78	1	52 000	57 000	5 900	4 000	0.441
20309-TVP	45	100	25	1.5	85.2	54	91	1.5	86 500	95 000	8 500	3 600	0.914
20210-K-TVP-C3	50	90	20	1.1	79.5	57	83	1	58 500	68 000	7 000	3 600	0.489
20210-TVP	50	90	20	1.1	79.5	57	83	1	58 500	68 000	7 000	3 600	0.499
20310-TVP	50	110	27	2	94.4	61	99	2	108 000	118 000	10 600	3 400	1.17
20211-K-TVP-C3	55	100	21	1.5	89.2	64	91	1.5	73 500	85 000	9 300	3 400	0.642
20211-TVP	55	100	21	1.5	89.2	64	91	1.5	73 500	85 000	9 300	3 400	0.653
20311-K-TVP-C3	55	120	29	2	101.7	66	109	2	120 000	137 000	12 400	3 000	1.49
20311-TVP	55	120	29	2	101.7	66	109	2	120 000	137 000	12 400	3 000	1.53
20212-K-TVP-C3	60	110	22	1.5	97.8	69	101	1.5	85 000	100 000	10 900	3 200	0.822
20212-TVP	60	110	22	1.5	97.8	69	101	1.5	85 000	100 000	10 900	3 200	0.836
20312-K-TVP-C3	60	130	31	2.1	111.2	72	118	2.1	146 000	170 000	15 200	2 800	1.89
20312-TVP	60	130	31	2.1	111.2	72	118	2.1	146 000	170 000	15 200	2 800	1.92
20213-K-TVP-C3	65	120	23	1.5	105.1	74	111	1.5	95 000	116 000	12 700	3 000	1.07
20213-TVP	65	120	23	1.5	105.1	74	111	1.5	95 000	116 000	12 700	3 000	1.08
20313-K-MB-C3	65	140	33	1.5	120.6	77	128	2.1	170 000	196 000	17 900	2 800	2.14
20313-MB	65	140	33	1.5	120.6	77	128	2.1	170 000	196 000	17 900	2 800	2.18
20214-TVP	70	125	24	1.5	111	79	116	1.5	106 000	134 000	14 100	2 800	1.17
20314-MB	70	150	35	2.1	128.7	82	138	2.1	183 000	216 000	19 600	2 600	3.15
20215-K-TVP-C3	75	130	25	1.5	115.9	84	121	1.5	112 000	143 000	16 100	2 800	1.25
20215-TVP	75	130	25	1.5	115.9	84	121	1.5	112 000	143 000	16 100	2 800	1.28
20315-MB	75	160	37	2.1	138.1	87	148	2.1	216 000	255 000	22 400	2 200	3.76
20216-K-TVP-C3	80	140	26	2	124.5	91	129	2	125 000	163 000	17 100	2 600	1.56
20216-TVP	80	140	26	2	124.5	91	129	2	125 000	163 000	17 100	2 600	1.58
20316-MB	80	170	39	2.1	147.5	92	158	2.1	245 000	285 000	25 500	2 000	4.58
20217-K-MB-C3	85	150	28	2	133.9	96	139	2	156 000	200 000	20 400	2 400	2.19
20217-MB	85	150	28	2	133.9	96	139	2	156 000	200 000	20 400	2 400	2.22
20317-MB	85	180	41	3	156.9	99	166	2.5	270 000	320 000	28 500	1 900	5.25
20218-K-MB-C3	90	160	30	2	143.8	101	149	2	173 000	220 000	22 000	2 000	2.68
20218-MB	90	160	30	2	143.8	101	149	2	173 000	220 000	22 000	2 000	2.72
K-MB-C3 20318-K-MB	90	190	43	3	165.1	104	176	2.5	300 000	360 000	30 500	1 900	6.17
20318-MB	90	190	43	3	165.1	104	176	2.5	300 000	360 000	30 500	1 900	6.25
20219-MB	95	170	32	2.1	152.7	107	158	2.1	208 000	265 000	26 000	1 900	3.19
20319-MB	95	200	45	3	174.5	109	186	2.5	335 000	400 000	34 000	1 800	7.29
20220-K-MB-C3	100	180	34	2.1	160.8	112	168	2.1	224 000	290 000	28 000	1 900	3.9

Para obter mais dados, clique no botão de download no topo desta página para baixar o catálogo.
